D.I.Y. 折半屋根 、分解 ･･･ ②

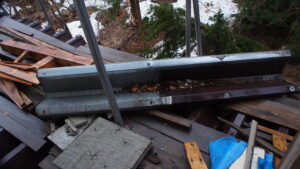

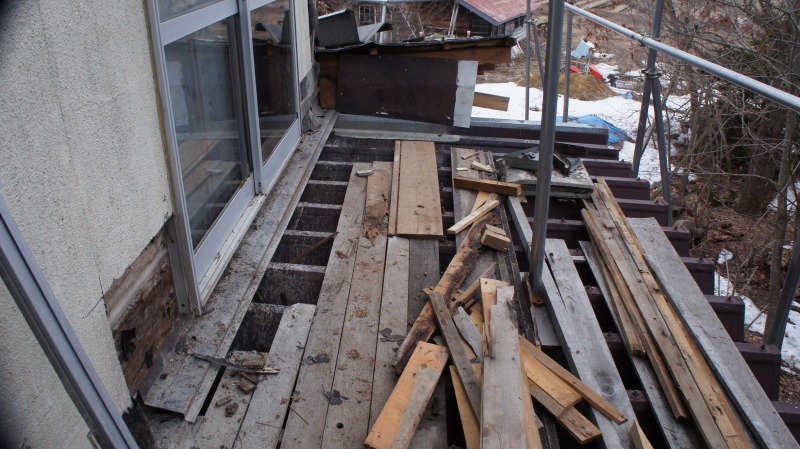

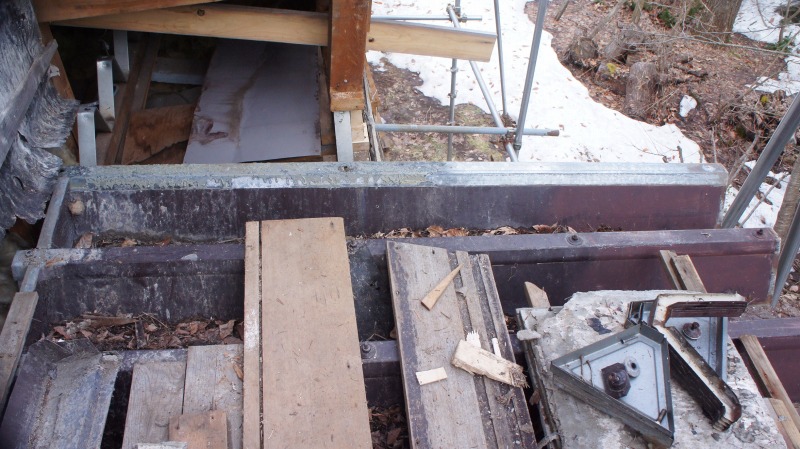

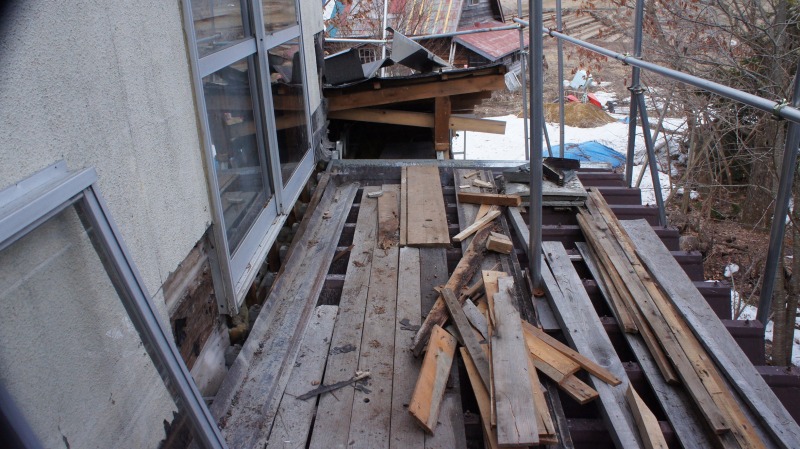

　この日の 現場の 最初の 状態 ･･･
　雨じまいのため 、水切り 、板金 など 作業箇所の上に 付けてあるので 、はずす ･･･

　この状態から 作業を 進める ･･･

　具体的には 端の 折半屋根部材を はずす ･･･
　ボルト４本で 部材本体は 固定 、
下面の 断面の 隙間に 金属製の面戸板が アルミ・リベットで 固定されている 。
　ボルトを はずし 、リベットは その頭部を ドリルで削って破砕する 。

　そして 持ち上げて はずす ･･･ はずれるはず ･･･

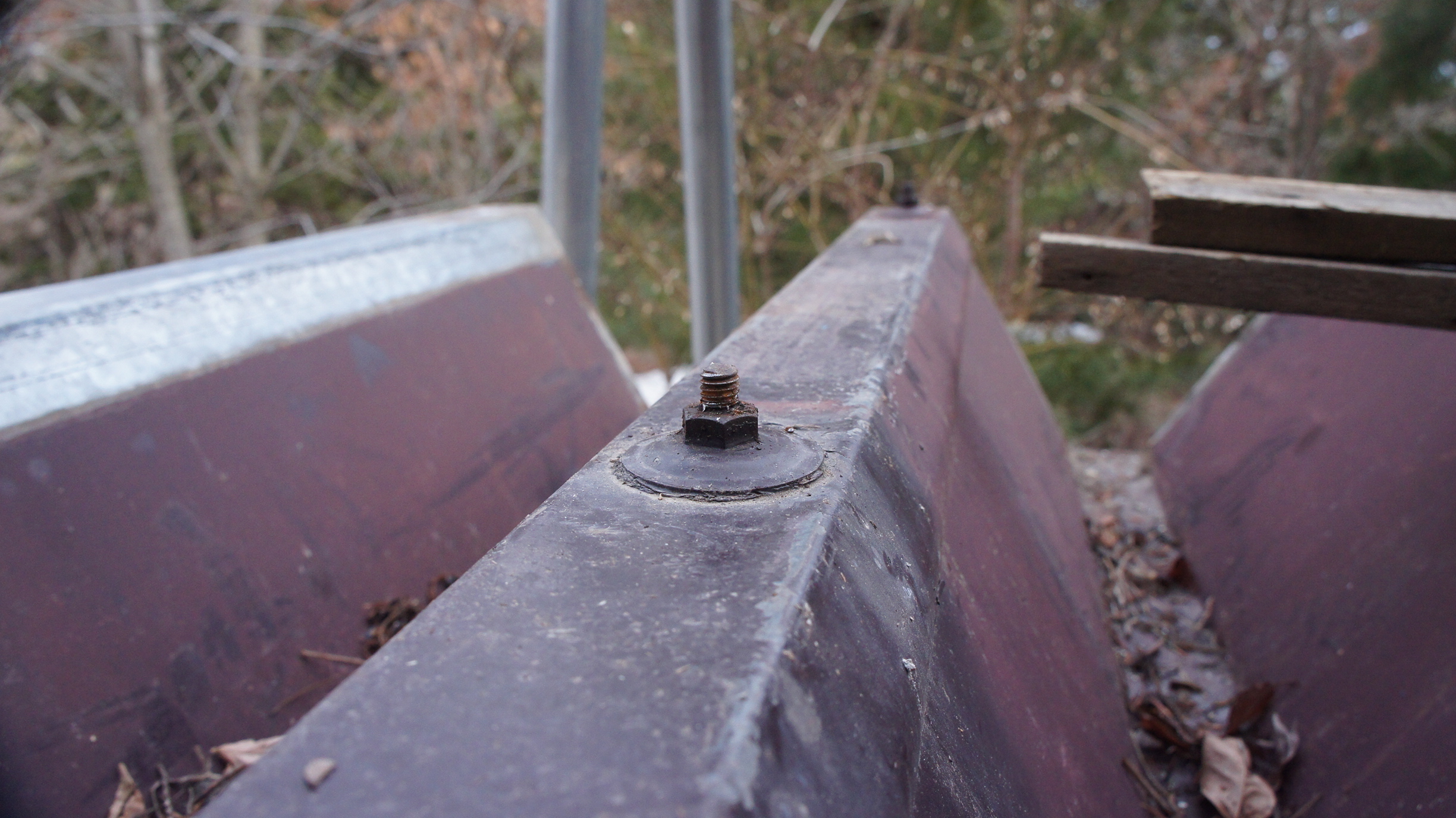

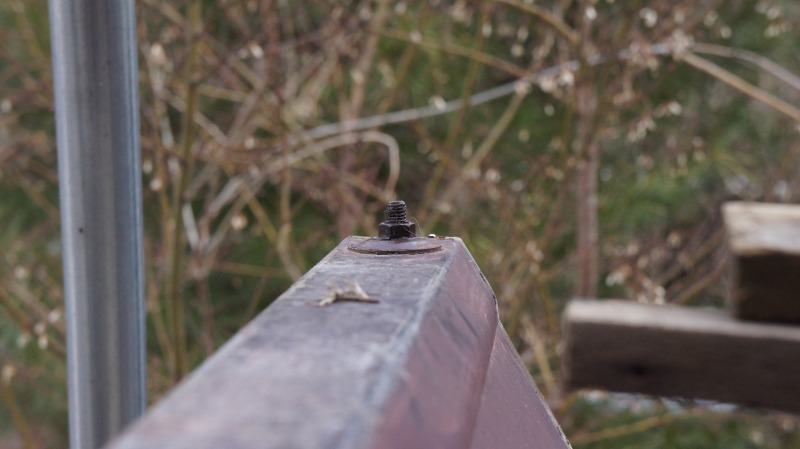

　はずすべき ４本のうちの１本 。　
　先端 、M８。

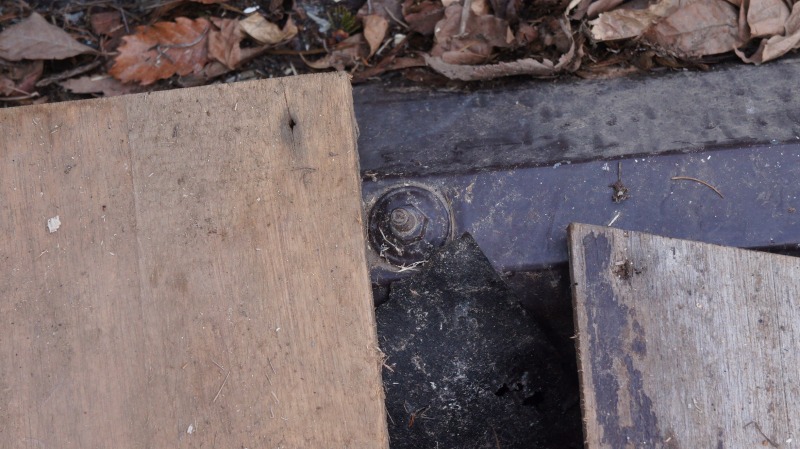

　はずすべき ４本のうちの１本 。　
　先端 から２番目、M８。

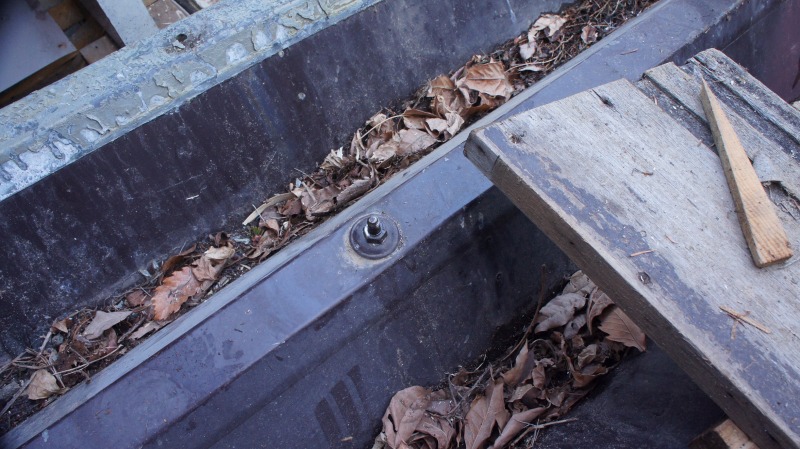

　はずすべき ４本のうちの１本 。　
　先端から3番目 、M10。

　はずすべき ４本のうちの１本 。　
　先端から4番目 、M10。

　先端からの2本と その後の2本のボルトのサイズが違うのは 、

この折半屋根の先端半分が 、片持ち梁のように 突き出ているため 、

先端2本のボルトは 折半屋根の部材同士を 固定しているだけでいいが 、

後端2本のボルトは 、先端に 自重と積雪荷重等がかかって 、上に 持ち上がる力が 生まれ 、

部材同士を 固定する耐力と 持ち上がる力に対する耐力が 必要だからだと思う 。

　ここの積雪は 厳冬期で 1.5m～2m 、積雪の上部と下部では 密度が違うが 、積雪1mで 約 300㎏/ ㎡ 、1.5mで 450㎏/㎡ 、

　数字で 見るとピンと来ないが 、この数字は6畳・10㎡で 、 4ｔトラックの自重くらいは 裕(ゆう)にあり 、

6畳間の屋根の上に 4t トラックが 1台のっかってるシュールな絵面を 想像すると 理解できるだろう ･･･

　そんな荷重を 変形もせずに こんな厚み1mmもない鉄板が 形状の工夫で 持っているとみると 、すごいな ･･･ と 思える 。

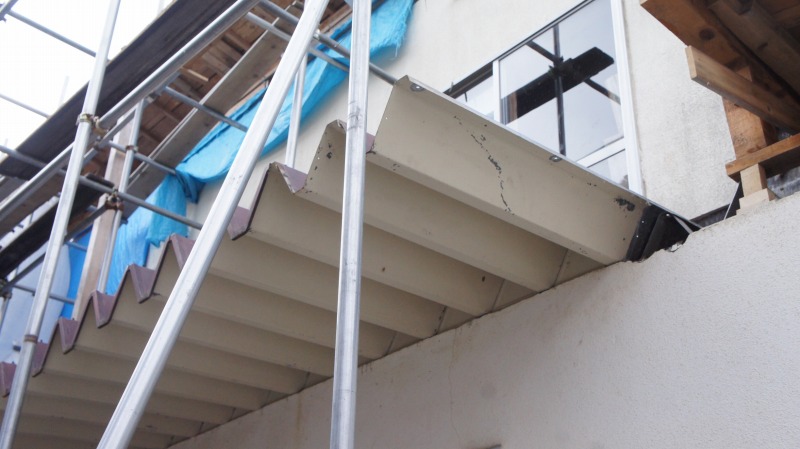

　下から見た 折半屋根 、先端の 突き出し部分 ･･･

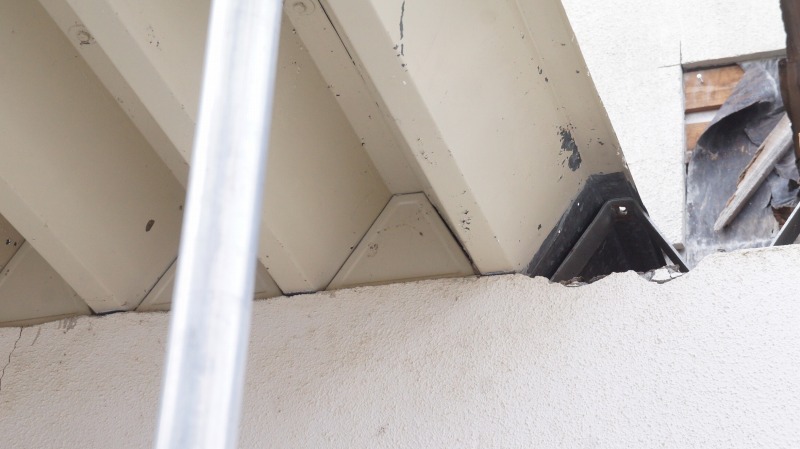

　隙間の面戸板とは この三角の部分 。
　これが アルミ・リベットで 留められている 。

　折半屋根の部材は 鉄 、リベットは アルミ 、、、

建築後 50年も 接触していれば 電蝕を 起こして 腐ってそうなものだが 、全くその様子がなく 、

リベットの頭部を ドリルで削ると スポっ ･･･ と取れて 、接触面が ほぼ新品の様相 ･･･

　鉄板 表層のメッキによる防蝕作用によるものだろうか？…

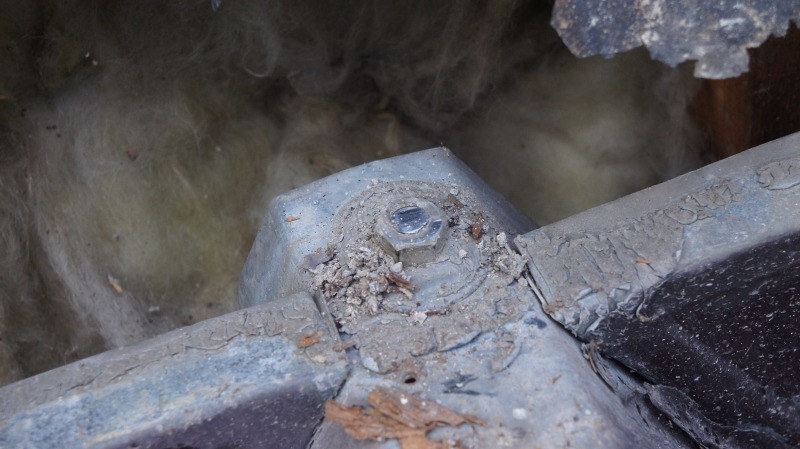

　露出しているボルトの先端は 当然 錆びている 。
　ネジ山が 無くなる程ではない 。
　かなり きついが 、回り出す ･･･

　そのまま 一方向に 回し続けると 折れる 。

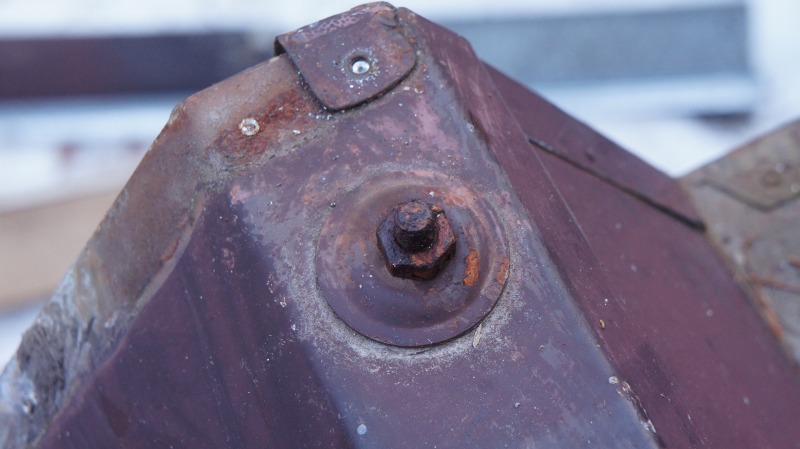

　あ 、あと 言い忘れているが 、この写真のように 、折半屋根先端には 切り口断面にカバーが 、リベットで 固定されており 、

これも 取りはずさないと 部材同士の連結が はずれない 。

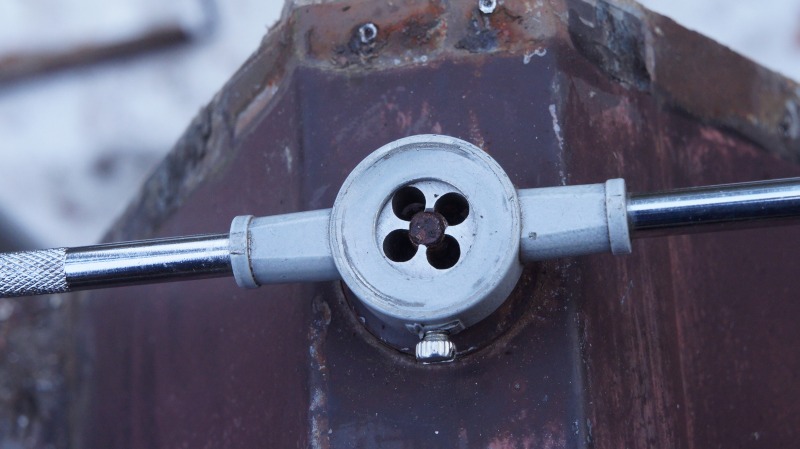

　ボルトが 折れないように ナットを はずすには 、注油しつつ、少し回ったら 戻す 、を 繰り返し 、少しづつ 進んでいく ･･･ ダイスで 丸棒に ネジを切るのと 同じ動きだと 気づいた 。

　最初は インパクト・ドライバーで ナットを 行きつ戻りつさせながら取っていたが 、
これが かなりの回数 、時間が かかり 、電池も消耗 、最初の 2周くらいは どうしても ナットによって ネジ山を 削って行かねばならないが 、その後は 、あらかじめ ダイスで ネジ山を さらっておいた方が 早いと 思い 、ダイスで やってみたら 、案の定 ･･･ 楽に なった 。

　数少ない ぼくの 勝利 。。。

　リベットを取る部分 ･･･ 全景 ･･･

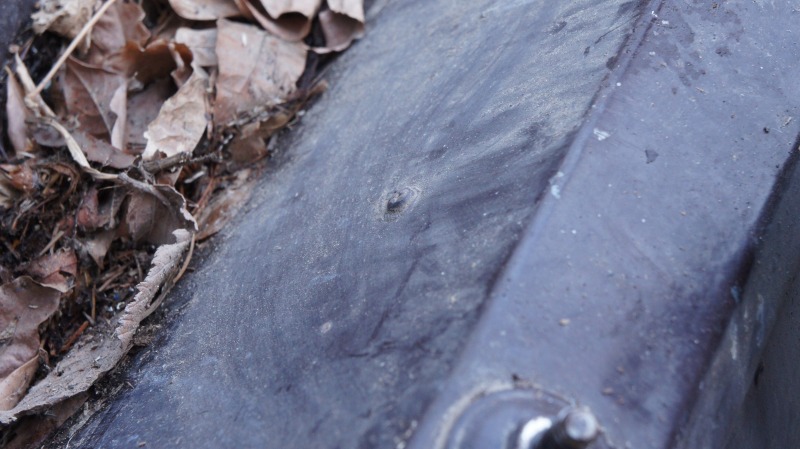

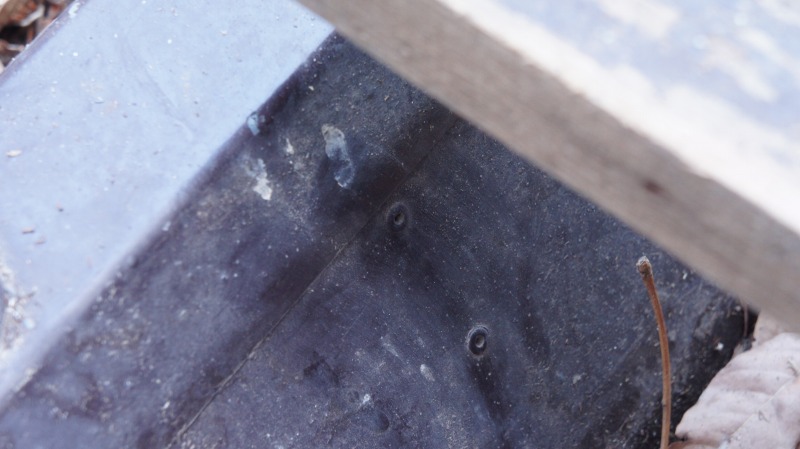

　面戸板を 固定してる リベット ･･･

　面戸板を 固定してる 反対側の ビス 。

　リベット と ビス が 併用されているのは 、施工の手順から類推して 、

施工する時 、あらかじめ リベットで 面戸板を固定したものを 取り付け 、

それに 次の 折半部材を かぶせて行き 、面戸板部分を ビスで 固定していった ･･･ からではないかな？･･･と 思う 。

　ビス打ちしている斜面は 片側一方、取り付けていく方向だけだから 。

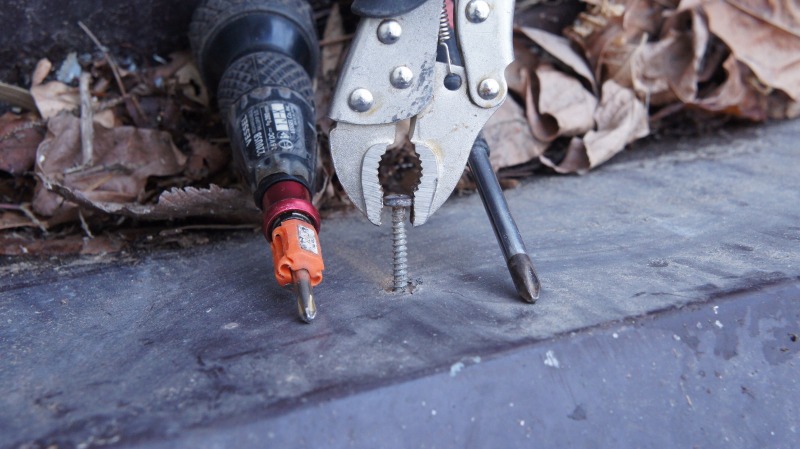

　ビスを はずす ･･･

　最初は ＋ドライバーを 強く押し当てながら 回し ( 9：1＝ 押す：回す ) 、

ビス頭が 少し出てきたら 、ロッキング・プライヤーで かじって 取れるまで 回す 。

　それほど 締めは きつくないが 、ネジ頭の型穴が 塗装や錆で 浅くなってて 、なめやすい 。

　電動ドライバーの方が 、少し 便利 ･･･ 手が ネジを 押し付けることに 専念できるから 。

　ただ 少し頭が出たら ロッキング・プライヤーで かじって固定して くるくる回した方が ねじ頭で滑ることがなく 、確実で ストレスがない 。

　なので 手動のドライバーでも いい 。

　折半屋根の裏側 。
　面戸板は 既にはずして 、ボルトにスパナを かけたりしているが 、

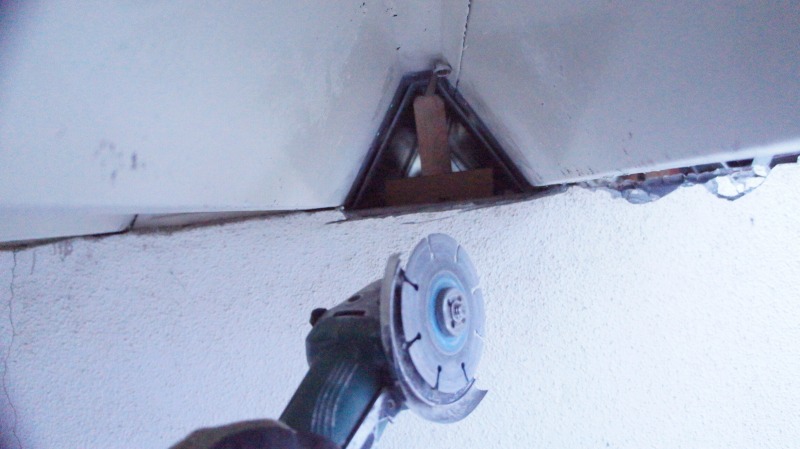

面戸板が はずれる前提として 、その下のモルタルを少し取らねば 取れなかったので 、ダイヤモンド( コンクリート )カッターで 少し切った 。

　写真 右側は ダイヤモンドカッターを使わず 、金づちで 破砕してみた部分 。

　カッターを 使った方が 粉まみれになるが 、早い 。

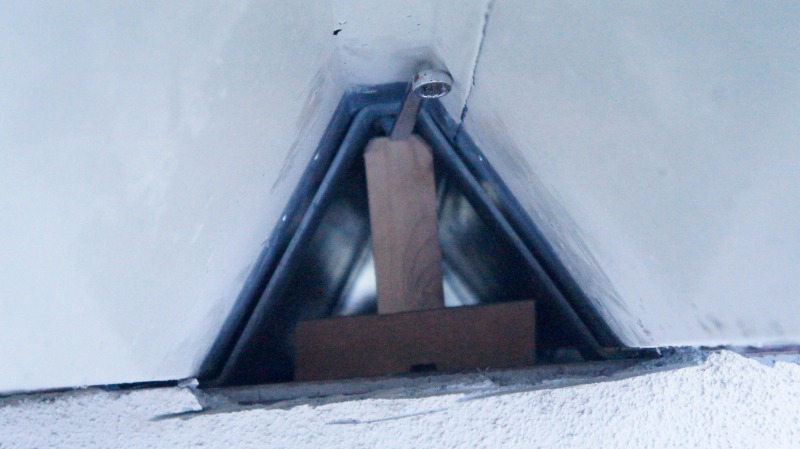

　面戸板を はずして ボルトの頭に メガネレンチをかけて 下から 木で落ちないように固定している状態 。

　一人作業なので 、ボルトの共回り防止に このような準備をする 。
